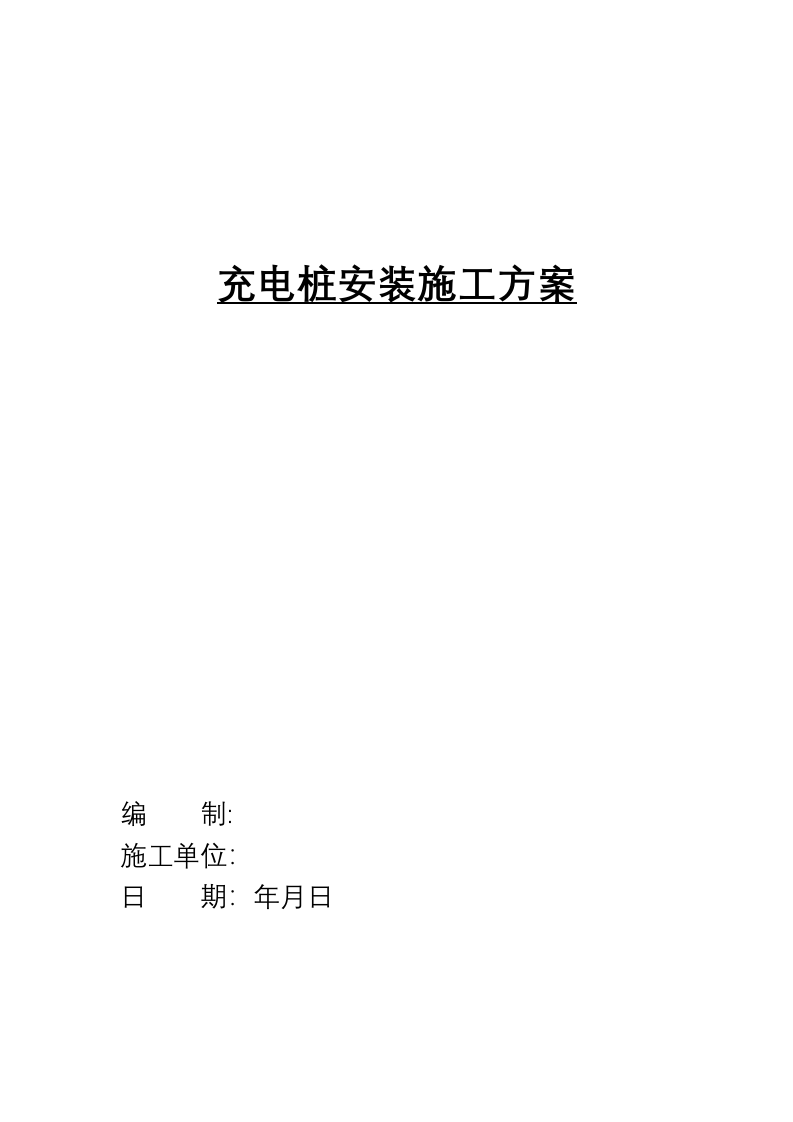

充电桩安装施工方案
编
制
:
施工单位：
日 期：年月日

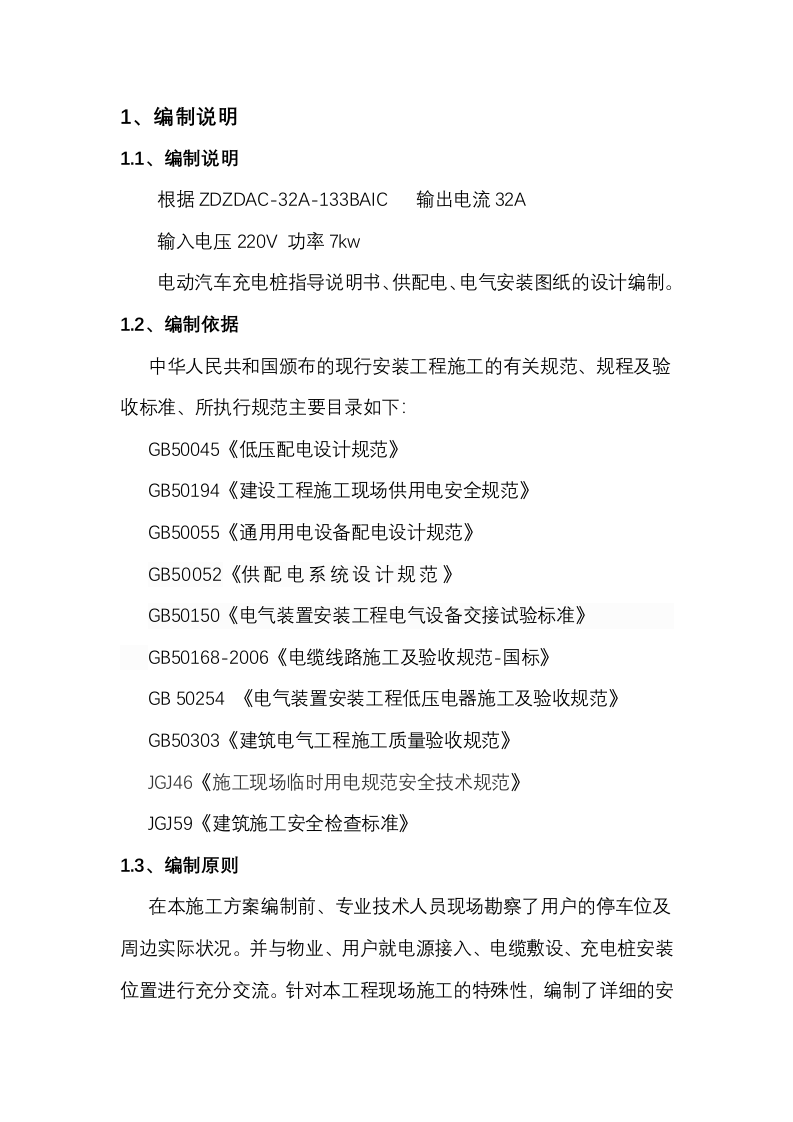

1、编制说明
1.1、编制说明
根据ZDZDAC-32A-133BAIC 输出电流32A
输入电压220V 功率7kw
电动汽车充电桩指导说明书、供配电、电气安装图纸的设计编制。
1.2、编制依据
中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准、所执行规范主要目录如下：
GB50045
《低压配电设计规范》
GB50194
《建设工程施工现场供用电安全规范》
GB50055
《
通用用电设备配电设计规范
》
GB5005
2
《
供配电系统设计规范
》
GB50150《电气装置安装工程电气设备交接试验标准》
GB50168-2006《电缆线路施工及验收规范-国标》
GB 50254
《
电气装置安装工程低压电器施工及验收规范
》
GB50303《建筑电气工程施工质量验收规范》
JGJ46
《
施工现场
临时用电规范
安全技术规范
》
JGJ59
《
建筑施工安全检查标准
》
1.3、编制原则

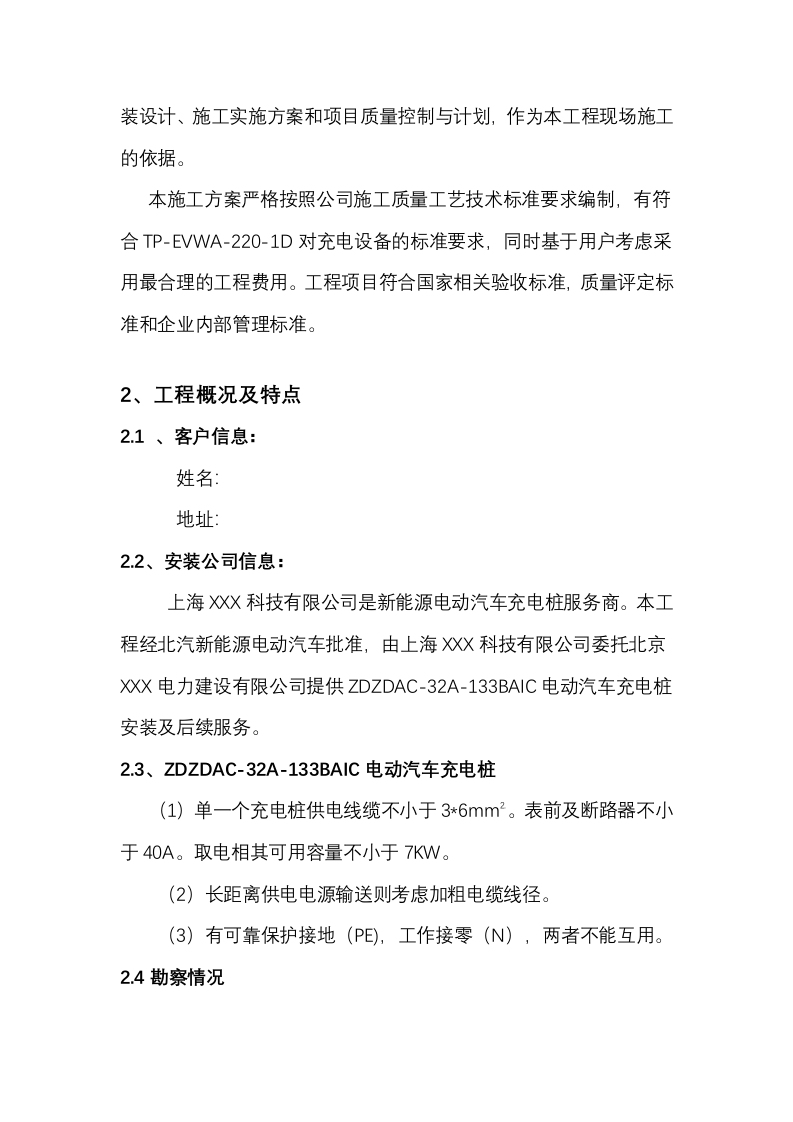

在本施工方案编制前、专业技术人员现场勘察了用户的停车位及周边实际状况。并与物业、用户就电源接入、电缆敷设、充电桩安装位置进行充分交流。针对本工程现场施工的特殊性，编制了详细的安装设计、施工实施方案和项目质量控制与计划，作为本工程现场施工的依据。
本施工方案严格按照公司施工质量工艺技术标准要求编制，有符合TP-EVWA-220-1D对充电设备的标准要求，同时基于用户考虑采用最合理的工程费用。工程项目符合国家相关验收标准，质量评定标准和企业内部管理标准。
工程概况及特点
2.1 、客户信息：
姓名：
地址：
2.2、安装公司信息：
上海XXX科技有限公司是新能源电动汽车充电桩服务商。本工程经北汽新能源电动汽车批准，由上海XXX科技有限公司委托北京XXX电力建设有限公司提供
ZDZDAC-32A-133BAIC电动汽车充电桩安装及后续服务。
2.3、ZDZDAC-32A-133BAIC电动汽车充电桩
（1）单一个充电桩供电线缆不小于3*6mm
2.
。表前及断路器不小于40A。取电相其可用容量不小于7KW。
（2）长距离供电电源输送则考虑加粗电缆线径。
（3）有可靠保护接地（PE)，工作接零（N），两者不能互用。

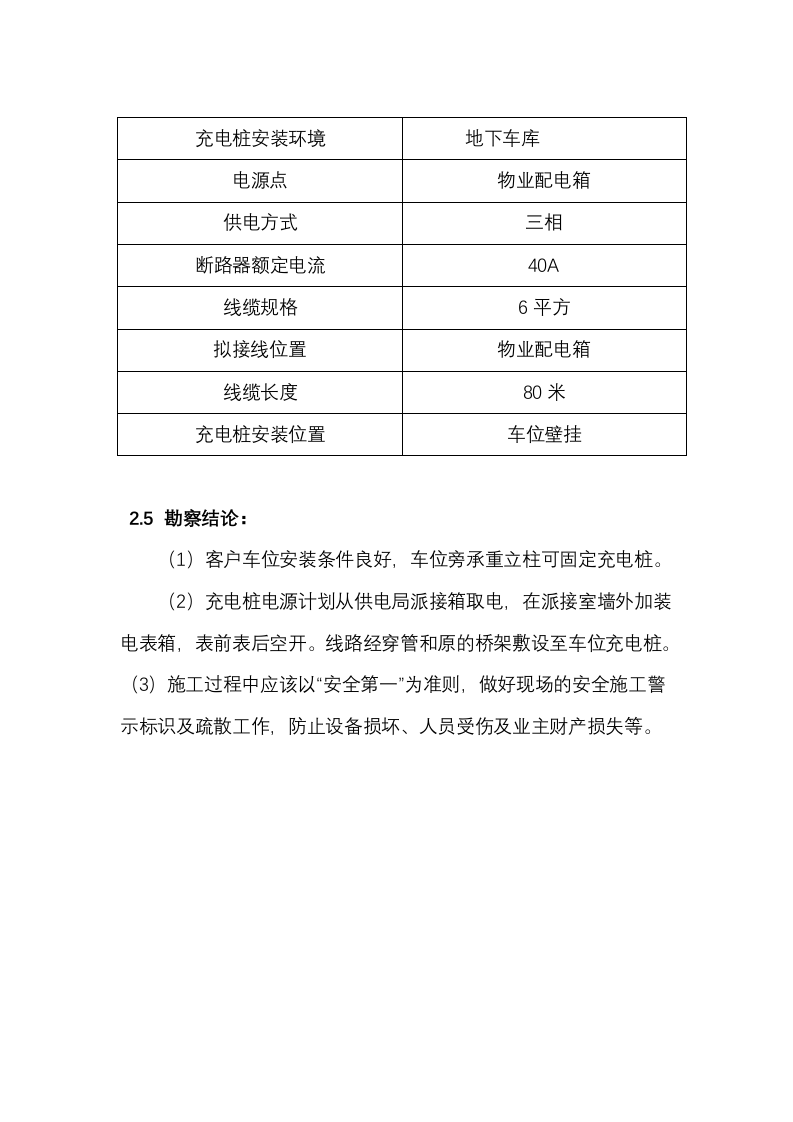

2.4勘察情况
充电桩安装环境
地下车库
电源点
物业配电箱
供电方式
三相
断路器额定电流
40A
线缆规格
6平方
拟接线位置
物业配电箱
线缆长度
80米
充电桩安装位置
车位壁挂
2.5 勘察结论：
（1）客户车位安装条件良好，车位旁承重立柱可固定充电桩。
（2）充电桩电
充电桩安装施工方案
